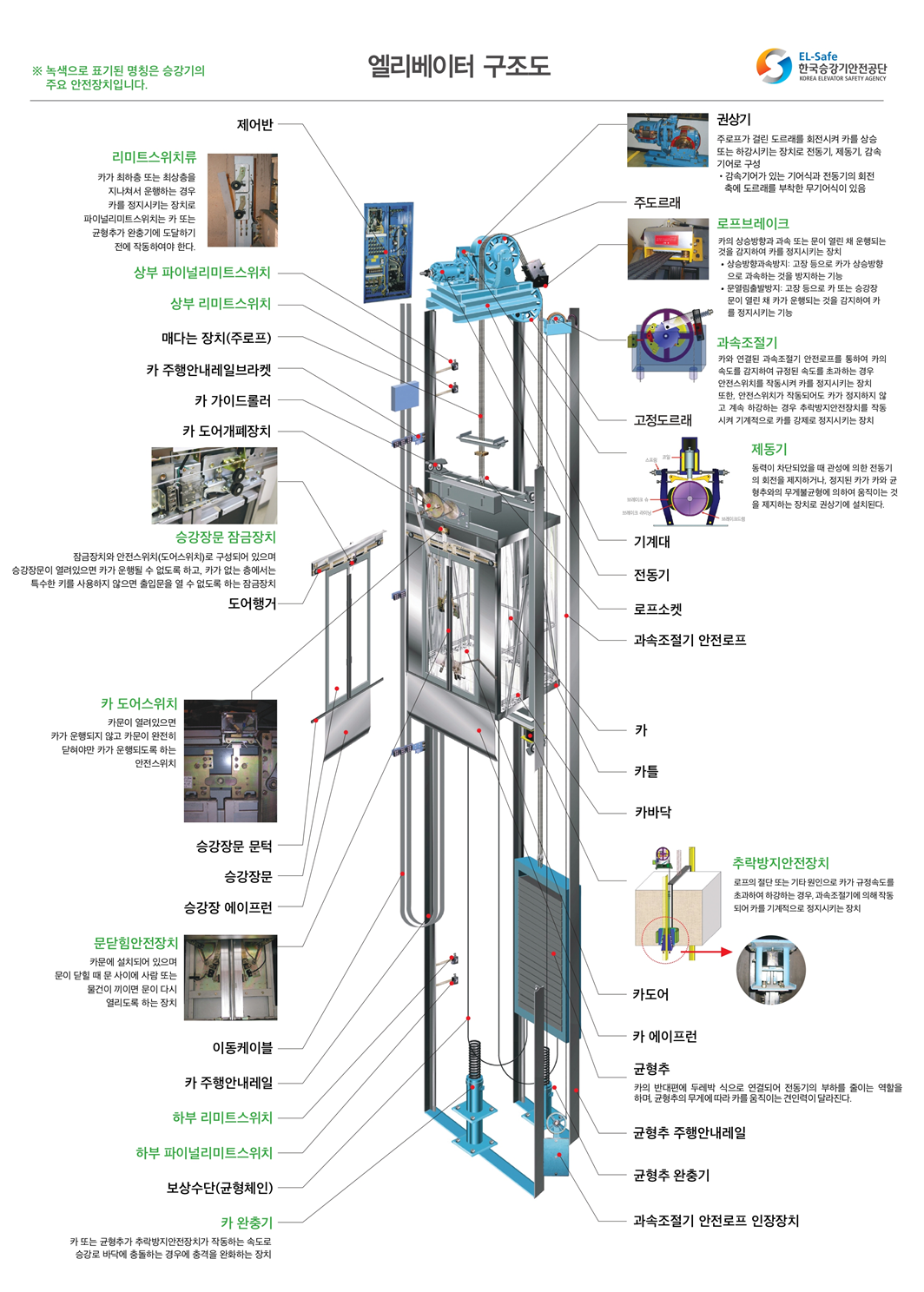

엘리베이터 구조도
옆으로 스크롤해서 보세요
- 엘리베이터의 구조
- 제어반
- 리미트스위치류 : 카가 최하층 또는 최상층을 지나쳐서 운행하는 경우 카를 정지시키는 장치로 파이널리미트 스위치는 카 또는 균형추가 완충기에 도달하기 전에 작동하여야한다.
- 상부 파이널리미트 스위치
- 상부 리미트 스위치
- 매다는 장치 (주로프)
- 카주행안내레일브라켓
- 카 가이드롤러
- 도어개폐장치
- 도어인터록장치 : 잠금장치와 안전스위치(도어스위치)로 구성되어 있으며 승강장문이 열려 있으면 카가 운행 될 수 없도록 하고, 카가 없는 층에서는 특수한 카를 사용하지 않으면 출입문을 얄 수 없도로 하는 잠금장치
- 도어행거
- 카도어스위치 : 카문이 열려있으면 카가 운행되지 않고 카문이 완전히 닫혀야만 카가 운행되도록 하는 안전스위치
- 승강장실
- 승강장문
- 토가드
- 문닫힘안전장치 : 카문에 설치되어 있으며 무이 닫힐 때 문 사이에 사람 또는 물건이 끼이면 문이 다시 열리도록 하는 장치
- 이동케이블
- 카 주행안내레일
- 하부 리미트 스위치
- 하부 파이널리미트 스위치
- 보상수단(균형체인)
- 카완충기 : 카 또는 균형추가 추락방지안전장치가 작동하는 속도로 승강로 바닥에 충돌하는 경우에 충격을 완화하는 장치
- 권상기 : 주로프가 걸린 도르래를 회전시켜 카를 상승또는 하강 시키는 장치로 전동기, 제동기, 감속 기어로 구성 / 감속기어가 있는 기어식과 전동기의 회전축에 도르래를 부착한 무기어식이 있음.
- 로프브레이크 : 카의 상승방향과 과속 또는 문이 열린채 운행 되는 것을 감지하여 카를 정지시키는 장치 / 상승방향과속방지 : 고장 등으로 카가 상승방향으로 과속하는 것을 방지하는 기능 / 개문출발방지 : 고장 등으로 카 또는 승강장문이 열린채 카가 운행되는 것을 감지하여 카를 정지시키는 기능
- 과속 조절기 : 카와 연된 과속조절기로프를 통하여 카의 속도를 감지하여 규정된 속도를 초과하는 경우 안전 스위치를 작동시켜 카를 정지시키는 장치 또한, 안전스위치라 작동되어도 카가 정지하지 않고 계속 하강하는 경우 추락방지 안전장치를 작동시켜 기계적으로 카를 강제로 정지시키는 장치
- 제동기 : 동력이 차단되었을 때 관성에 의한 전동기의 회전을 제지하거나, 정지된 카가 카와 균형추와의 무게불균형에 의하여 움직이는 것을 제지하는 장치로 권상기에 설치된다.
- 고정도르래
- 기계대
- 전동기
- 로프소켓
- 과속조절기 로프
- 카
- 카틀
- 카바닥
- 추락방지안전장치 : 로프의 절단 또는 기타의 원인으로 카가 규정 속도를 초과하여 하강하는 경우 가속 조절기에 의하여 작동되어 카를 기계적으로 정지시키는 장치
- 카도어
- 보호판
- 균형추 : 카의 반대편에 두레박 식으로 연결되어 전동기의 부하를 줄이는 역할을 하며, 균형추의 무게에 따라 카를 움직이는 견인력이 달라진다.
- 균형추 주행안내레일
- 균형추 완충기
- 과속조절기로프 인장장치

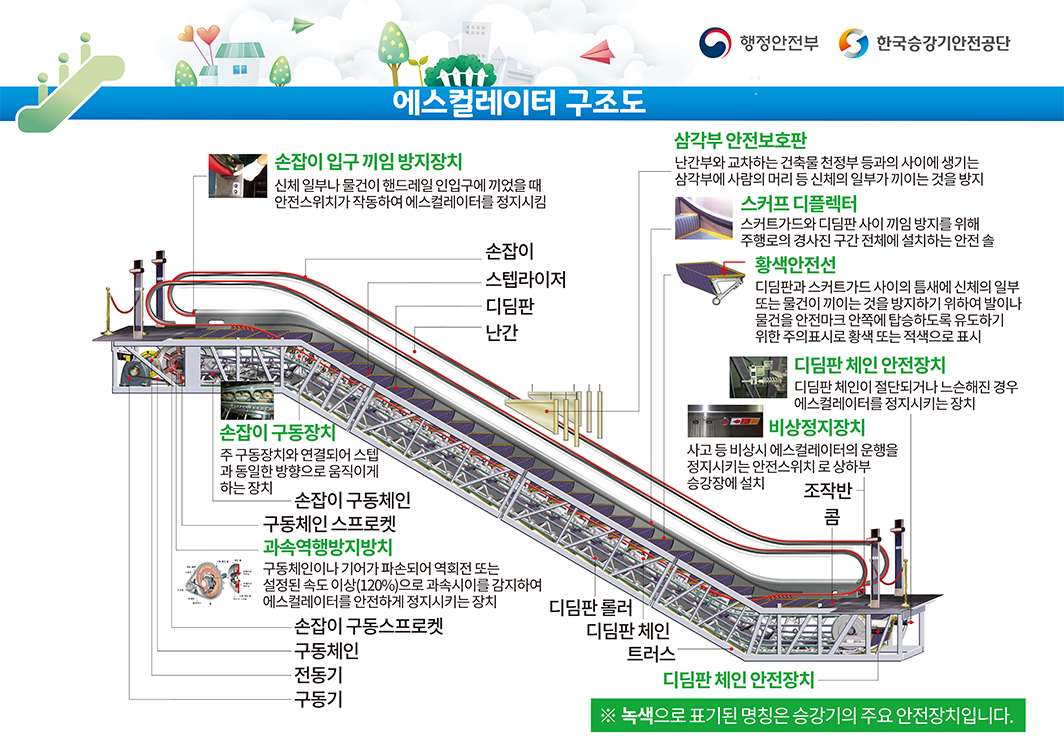

에스컬레이터 구조도
옆으로 스크롤해서 보세요
- 에스컬레이터의 구조
- 손잡이입구 끼임방지장치 : 신체 일부나 물건이 핸드레일 인입구에 끼었을때 안전스위치가 작동하여 에스컬레이터를 정지시킴
- 손잡이
- 스텝라이저
- 디딤판
- 난간
- 손잡이구동장치 : 주 구동장치와 연결되어 스텝과 동일한 방향으로 움직이게 하는 장치
- 손잡이 구동체인
- 구동체인 스프로켓
- 과속역행방지방치 : 구동체인이나 기어가 파손되어 역회전 또는 설정된 속도 이상 (120%)으로 과속시 이를 감지하여 에스컬레이터를 안전하게 정지시키는 장치
- 손잡이 구동스프로켓
- 구동체인
- 전동기
- 구동기
- 삼각부안전보호판 : 난간부와 교하나는 건축물 전정부 등과의 사이에 생기는 삼각부에 사람의 머리 등 신체의 일부가 끼이는 것을 방지
- 스커프 디플렉터 : 스커트가드와 디딤판 사이 끼임 방지를 위해 주행로의 경사진 구간 전체에 설치하는 안전 솔
- 황색 안전선 : 디딤판과 스커트가드 사이의 틈새에 신체의 일부 또는 물건이 끼이는 것을 방지하기 위하여 발이 나 물건을 안전마크 안 쪽에 탑승하도록 유도하기 위한 주의표시로 황색 또는 적색으로 표시
- 디딤판 체인 안전장치 : 디딤판 체인이 절단되거나 느슨해진 경우 에스컬레이터를 정지시키는 장치
- 비상정지장치 : 사고 등 비상기 에스컬레이터의 운행을 정지시키는 안전스위치로 상하부 승강장에 설치
- 조작반
- 콤
- 디딤판 롤러
- 디딤판 체인
- 트러스
